概述
KYN28-12铠装移开式交流金属封闭开关设备适用于三相交流额定电压12kV，额定频率50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《 额定电压1kV以上52kV及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订货技术条件》标准的要求。

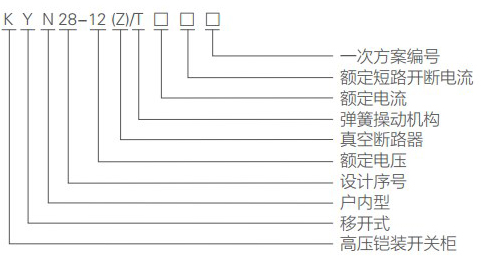

型号含义
使用条件
>周周围空气温度 上限+40℃ 下限-15℃；
>设备安装场所的最大海拔高度：1000m；
>环境湿度 日平均相对湿度≤ 95% 月平均相对湿度≤ 90%；
>地震烈度不超过8度；
>周围空气应不受腐蚀性或可燃气体，水蒸汽等明显污染；
>无严重污秽及经常的剧烈振动。
技术参数
| 名称 | 单位 | 参数 | |
| 额定电压 | kV | 12 | |
| 额定绝缘水平 | 工频耐压 | kV | 相间及对地：42；断口：48 |
| 雷电冲击 | kV | 相间及对地：75；断口：85 | |
| 额定频率 | Hz | 50 | |
| 断路器额定电流 | A | 630，1250，1600，2000，2500，3150，4000 | |
| 开关柜额定电流 | A | 630，1250，1600，2000，2500，3150，4000 | |
| 额定短路开断电流 | kA | 20，25，31.5，40 | |
| 主回路额定短时耐受电流 | kA/4s | 20，25，31.5，40 | |
| 防护等级 | IP4X | ||

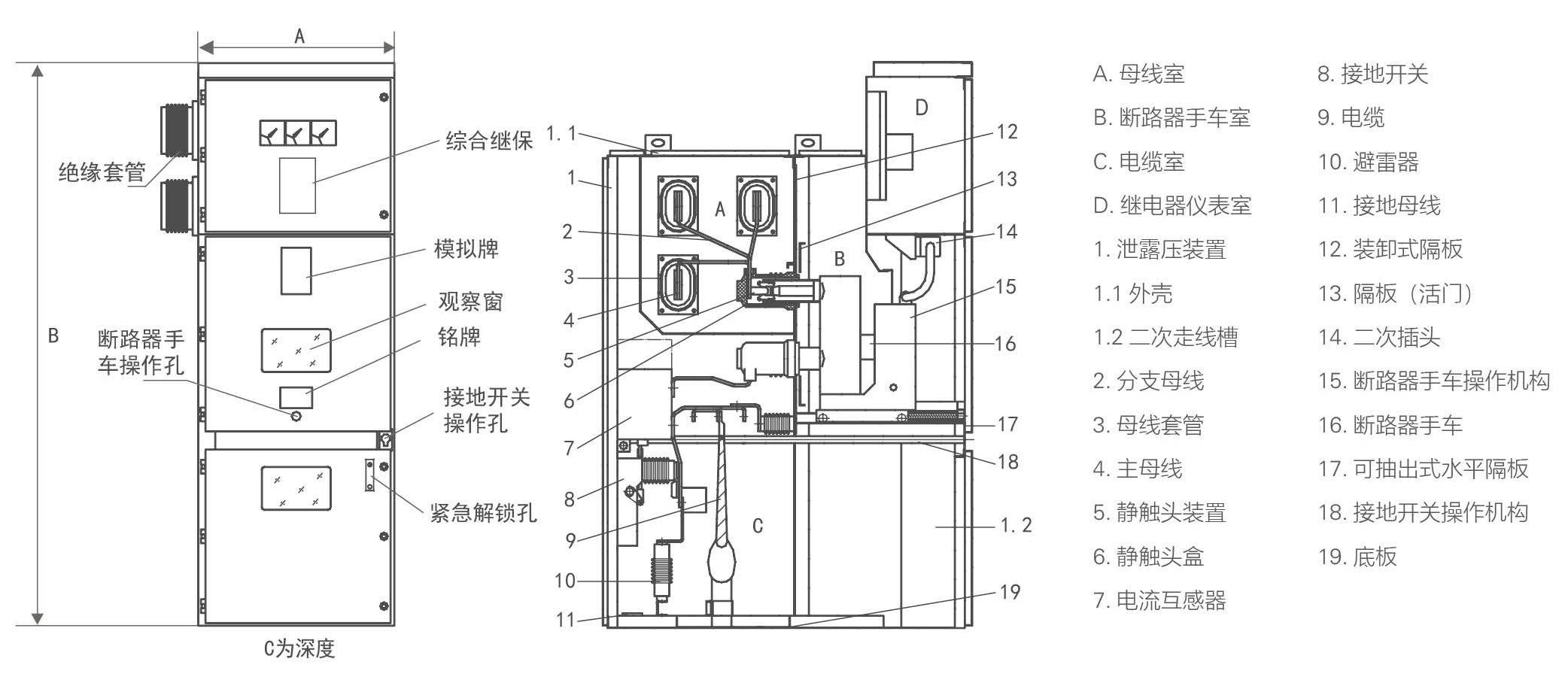

外形尺寸图
| A(mm) | 主开关额定电流 1250A | 800 |
| 主开关额定电流为 1600-3150A | 1000 | |
| B(mm) | 2300 | |
| C(mm) | 电缆进出线 | 1500 |
| 架空进场线 | 1660 | |
| 重量 (kg) | 700-1200 |
订货须知
用户如订货需提供以下资料：
>主电路方案图编号、用途和主线系统图、配电室平面布置图及排列配置图等；
>开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求；
> 开关设备内主要电器元件的型号、规格及数量；
>如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据；
>开关设备使用在特殊环境条件时，应在订货时详细说明；
>其它特殊要求。
